四川某监狱巡逻道防攀爬金属网墙改造技术参数

    刀刺隔离网用于监狱巡逻道防攀爬金属网墙，是监狱防御系统的一项。由于旧刀刺网年限已到，防御能力不能满足使用，所以需要更换。

    监狱刀刺隔离网是指顶部带有蛇腹型刀刺网，底部为各式网片等组成的的隔离网。

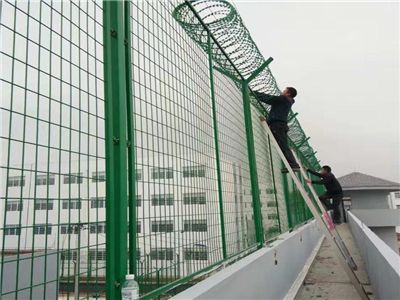

巡逻道防攀爬金属网墙	巡逻道防攀爬金属网墙

  巡逻道防攀爬金属网墙规格技术参数

  1.金属网墙由网片、立柱、边框、连接件、防盗螺栓组成,网片为钢丝焊接网；

  2.网片跨度尺寸为3000mm宽*1900mm高（含立柱）；

  3.钢丝焊接网材质为CDW550级冷拔低碳钢丝，网孔间距横向为100mm，竖向12.5mm，钢丝直径4mm，网片焊点抗拉力2KN；

  4.立柱为Q235B冷弯方钢材质,由V型刺网支架和L型立柱构成（两部分需一体成型）。L型立柱截面80mm*80mm，壁厚3mm,长度为3000mm（以实地勘察为准）；V型刺网支架臂截面60mm*60mm，壁厚3mm，臂长度500mm。

  5.边框材质为Q235B冷弯方钢，边长40mm*40mm，壁厚2mm；

  6.立柱、边框与网片采用φ8*180mm热镀锌防拆卸螺栓、螺母等构件组装连接。

  7.隔离网采用镀锌加表面喷涂双重防腐处理，设计耐腐蚀年限不少于10年;安装：按照甲方要求沿巡逻道墙体完成安装，施工中如造成相应设施损坏，由施工单位恢复。

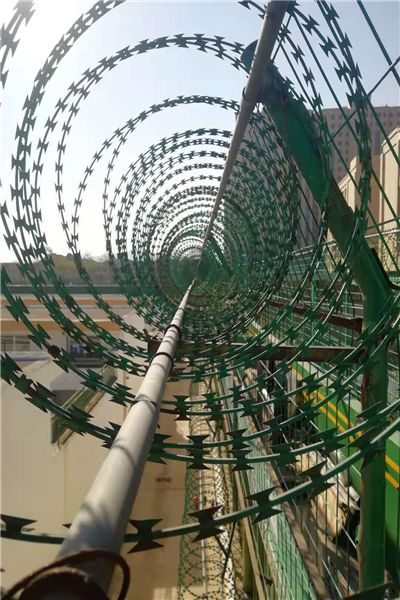

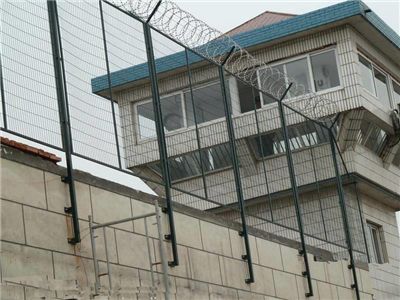

巡逻道防攀爬金属网墙	巡逻道防攀爬金属网墙

  8.双螺旋蛇腹型刀刺网:304不锈钢材质，圈径600mm，每米7个扣；刀片BTO-22，芯线直径2.5mm，刀片厚0.5mm，刀片长22mm，刀片宽15mm，刀片间距35mm.钢丝拉线捆扎线:304不锈钢材质，直径4.0mm，2道分列Y型支臂两侧，形成V型支撑区

 关于拆下来的旧刀刺网的处置：

  旧刀刺网保护性拆除及安装:刀刺网保护性拆除及安装,原有隔离刀刺网、钢丝拉线捆扎线保护性拆除后重新安装。拆除旧金属网监内及围墙上端，含拆装过程中损坏墙面粉刷、地面的修复等。转运旧金属网需要按甲方要求转运旧金属网，运距5KM以内，含上下车、车辆无法达到采用人工转运。
