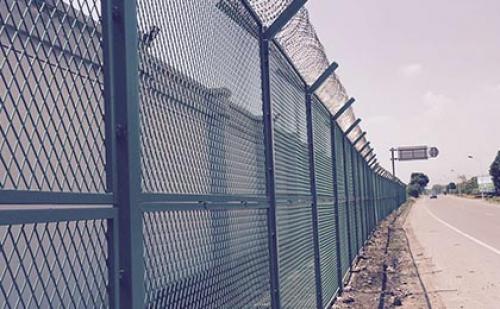

南水北调隔离网构造及要求

  南水北调工程管理单位应当在工程管理范围边界和地下工程位置上方地面设立界桩、界碑等保护标志，并设立必要的安全隔离设施对工程进行保护。未经南水北调工程管理单位同意，任何人不得进入设置安全隔离设施的区域。

  南水北调工程管理范围内的土地不得转作其他用途，任何单位和个人不得侵占；管理范围内禁止擅自从事与工程管理无关的活动。

  南水北调中线工程，指从丹江口水库引水，调水到河南省、河北省、北京市、天津市的主体工程。

一、 南水北调隔离网底梁基础

  （1）底梁基础采用砖砌矮墙+混凝土立柱型式，基础底面埋深应大于当地最大冻土深度。

  （2）砖砌矮墙为三七砖墙，下铺 250px 厚 C15 素混凝土垫层。砌砖采用 MU10 非黏土烧结实心砖，M10 水泥砂浆砌筑。砖砌矮墙两侧及顶面均为水泥砂浆饰面，做法详见 12J1-113-外墙 2。砖砌矮墙在每开间预留流水洞，洞内壁摸 20mm 厚 1：2 水泥砂浆掺 5%防水粉。

 （3）主立柱基础采用 C30F150 混凝土，下铺 250px 厚 C15 素混凝土垫层，并配置构造钢筋，钢筋等级为 HRB400，钢筋净保护层为 25mm。混凝土浇筑时预埋主立柱锚固螺栓（M12×500），螺栓材质为 A2-70，外露长度 80mm。

二、 南水北调隔离网主立柱

（1）中间主立柱为直缝电焊方管□100×100×4mm，单根高 2118mm，顶面焊接堵头钢板-110×110×4mm，堵头钢板上焊接弧线枪尖（枪尖尺寸详见栅栏网片），主立柱底部焊接锚固钢板-300×200×8mm，底部两侧对称焊接加固肋板-110×60×4mm，中部对称焊接 4 个与栏栅网片连接的［形焊耳-192×50×6mm，焊耳上预留连接螺栓孔，所有焊缝均为满焊，焊脚尺寸为 6mm。主立柱在工厂整体制作，现场安装，通过 4 根 M12 防盗螺栓与混凝土基础固定。

（2）分缝主立柱为一块锚固钢板上焊接两根主立柱，主立柱材质及做法同中间主立柱，底部锚固钢板-300×350×8mm，通过 6 根 M12 螺栓与混凝土基础固定。

（3）制作主立柱的钢管和钢板材质为 Q235B，所有构件焊接完成后要做防腐处理， 采用先镀锌再喷塑的双涂料层防腐体系。镀锌量为 270g/m2 ，喷塑厚度为 0.076mm，颜色暂定为草绿色，施工时可根据发包人意见适当调整。预埋螺栓及防盗螺母的材质为A2-70。

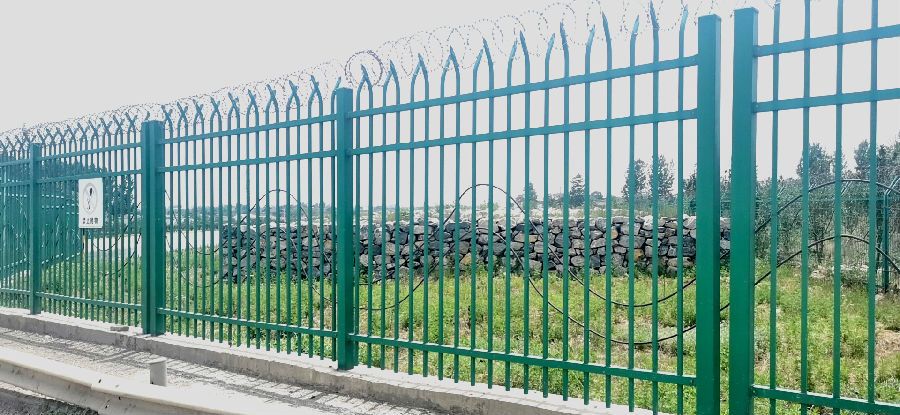

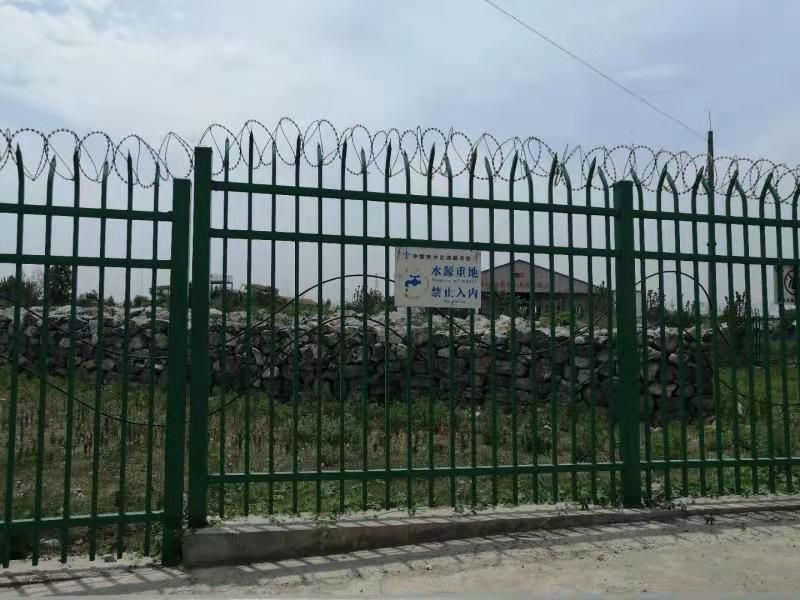

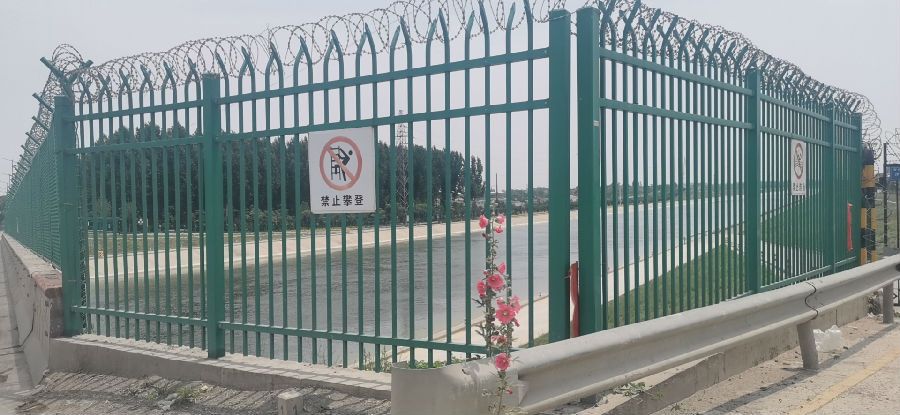

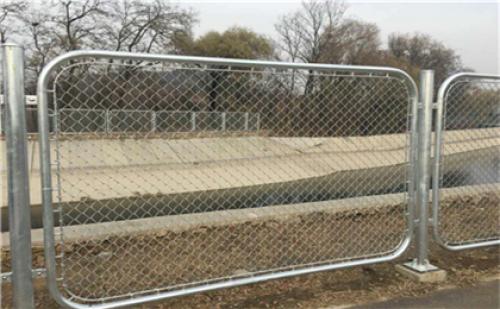

三、 南水北调隔离网栏栅网片

（1）栏栅网片由横杆、中间立柱和弧线枪尖组成。

（2）横杆为方管□50×50×2.5mm，单根长 2878mm，上下两横杆中心间距 2.0m，横杆两端预留连接螺栓孔。

（3）中间立柱方管□25×25×2.0mm，单根长 2050mm，中心间距 125mm，上下两端分别插入上下横杆，并采用焊接固定。

（4）弧线枪尖方管□25×25×1.2mm，弧线长 590mm，转弯半径 350mm，转角 90°，

枪头采用冲压成型，交错分列于隔离网两侧，弧形枪头下部通过焊接与上横杆上部相连。

（5）栏栅网片工厂制作时，所有焊缝均为满焊，焊脚尺寸不小于 5mm。栏栅网片现场安装，通过 M8×100 防盗螺栓及螺母与主立柱固定。

（6）制作栏栅网片的钢管材质为 Q235B，所有构件焊接完成后要做防腐处理，采用先镀锌再喷塑的双涂料层防腐体系。镀锌量为 270g/m2 ，喷塑厚度为 0.076mm，颜色暂定为草绿色，施工时可根据业主意见适当调整。螺栓及螺母的材质为 A2-70。

（7）根据现在隔离网总布置，在缓坡、陡坎和截流沟处栏栅网片为异型，材质、做法和锚固方式同标准段栏栅网片，网片的具体尺寸可做适当调整。

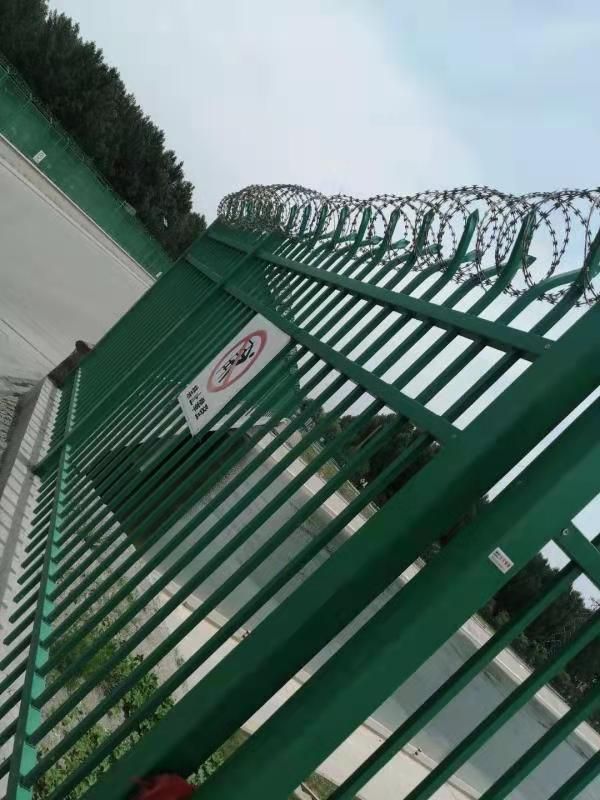

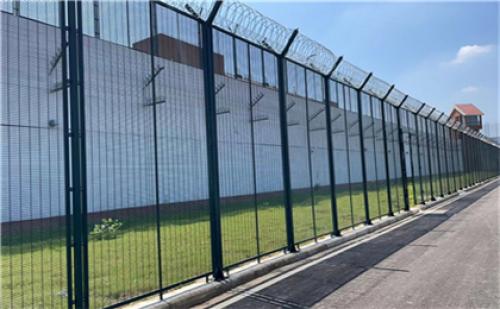

四、 南水北调隔离网刺绳滚笼

（1）刺绳滚笼采用刀片刺绳绕圈成型，相临两圈每隔 120°用刀片刺绳连接卡固定，闭合后刀片刺绳圈径为 750px，张开后形成蛇腹网状，每交叉圈安装间距 22～625px。安

装时用专用刺绳连接卡扣固定，局部可采用镀锌铁丝进行加固。

（2）刀片刺绳由冲切钢板采用机械压轧在钢丝上成型。刀片采用厚度 0.5+0.05mm的低碳钢板冲切而成，刀刺采用 BOT-22 型，刺宽 15±1 mm，刺长 22±1mm，刺距 34±1 mm。刺绳芯丝采用 HPB300 冷拔低碳钢丝，线径 2.5±0.05mm。刺绳滚笼应进行热镀锌防腐处理，镀锌量≥50g/m2。
