监狱隔离网工程预埋件施工方法和隔离网安装技术措施

一、监狱隔离网安装的测量放线

    1）、根据设计图纸，准确定位隔离网基础的位置，进行基础开挖，

    2）、基坑开挖尺寸均应满足设计要求。

二、监狱隔离网预埋件及安装

     1）监狱隔离网立柱底座采用地埋方式安装，预制预埋铁件地埋与立柱法兰盘连接，立柱底座为500 mm *500 mm *500mm，底座四角预制四个直径16mm热镀锌螺栓（每个螺栓中心为距基础两边150mm的交叉点），从顶端往下丝长不小于150mm（与地笼焊为一体），螺栓高于底座平面50mm（底座平面应与所在位置最终地面高度在同一水平高度），螺栓间距为200mm*200mm，与立柱法兰盘螺孔相适应。立柱保持竖直、不歪斜。

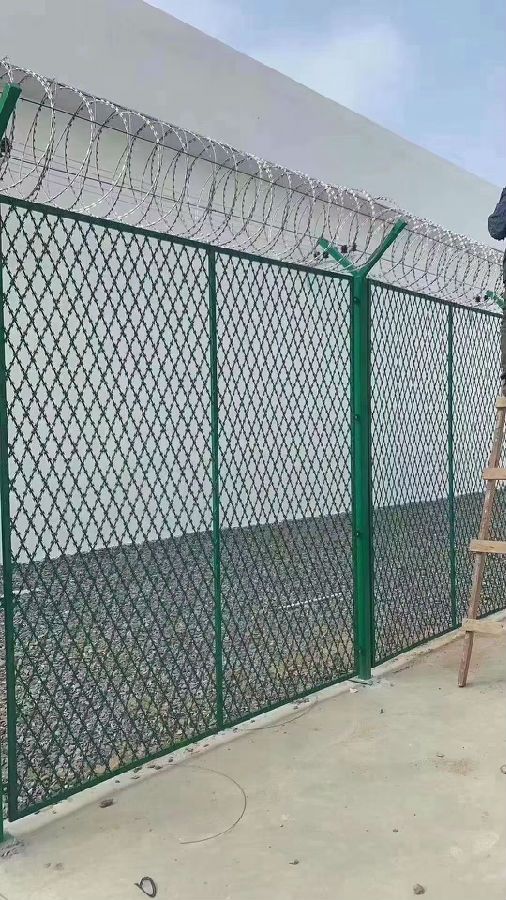

     2）隔离网立柱间距3m，边框与立柱采用螺栓固定边耳式连接，边耳均为40mm*40mm*6mm扁铁，边耳螺孔可调，调节距离不小于15mm；边耳固定螺栓为直径14mm*50mm全丝热镀锌安全螺栓、螺母，每片网单边连接点为6个以上。隔离网设计要求整体连贯一致，框网方正，对角线误差不大于50px。

    3）V型托架刀刺网拉丝采用贯穿式连接，每隔20米固定拉丝，立柱做调直处理，每20米校正，每100米偏差角度不大于5°，安装整体无歪斜，隔离网整体呈直线（除地形需要做出适宜角度外）。

    4）网页菱形孔要求竖向排列，网页紧固牢靠、平整美观，每单元网页每侧不少于六个连接固定点。

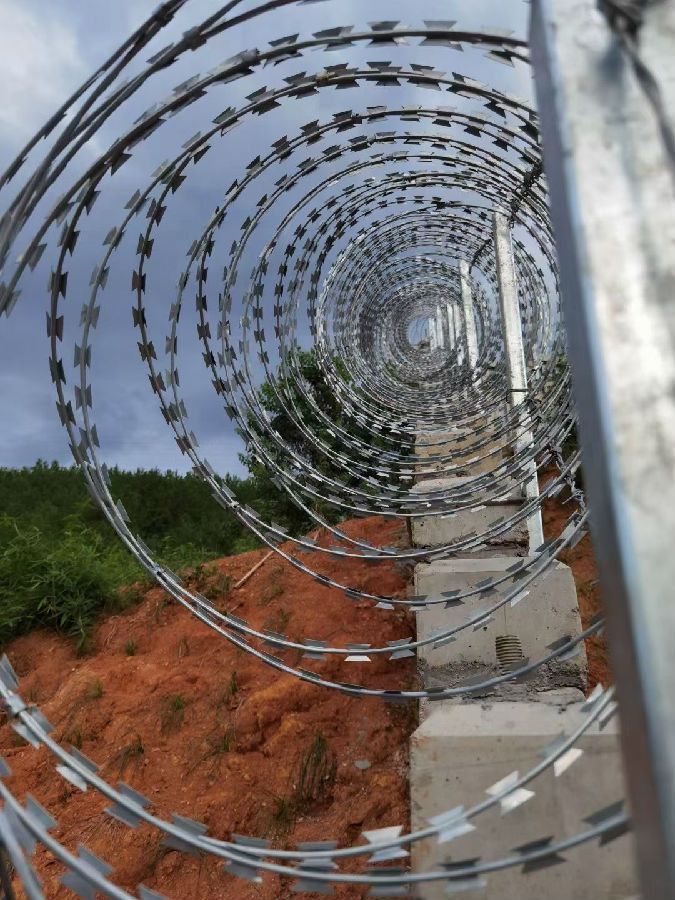

    5）蛇腹式刀刺网每圈刀刺间隔100mm，每米刀刺不少于10圈。刀刺网安装固定卡扣整体调正，使刀刺网不出现拧转情况，刀刺刺圈分布均匀，每隔20米与拉丝固定；分段连接处需将两端刀刺网做连接固定，刀刺网固定点需紧锁不得出现松动、脱落现象；刀刺网安装与隔离网平行，上下左右均成直线延伸，转角处需做加密加固处理。

    6）金属隔离网墙在施工时，每间隔一定距离（通常为120米）应将网墙立柱做一次双柱分段隔离，双柱间隙不大于10mm。网墙拐角处和分段处的两根立柱应预制连体底座，连体底座的体积应为单体底座的两倍。
