铁路安全防护栅栏8001/8002技术要求

产品关注度:℃    作者:muyuan     发布时间:21-03-05

一、铁路防护栅栏主要应用:

  铁路防护栅栏主要应用于铁路、高铁两旁防护。

  二、铁路防护栅栏采用技术标准2.1铁路工程建设通用参考图(铁路线路防护栅栏)(通线(2012)8001)、(桥下防护栅栏通线(2012)8002)。

 2.2金属网片使用年限按15年设计。

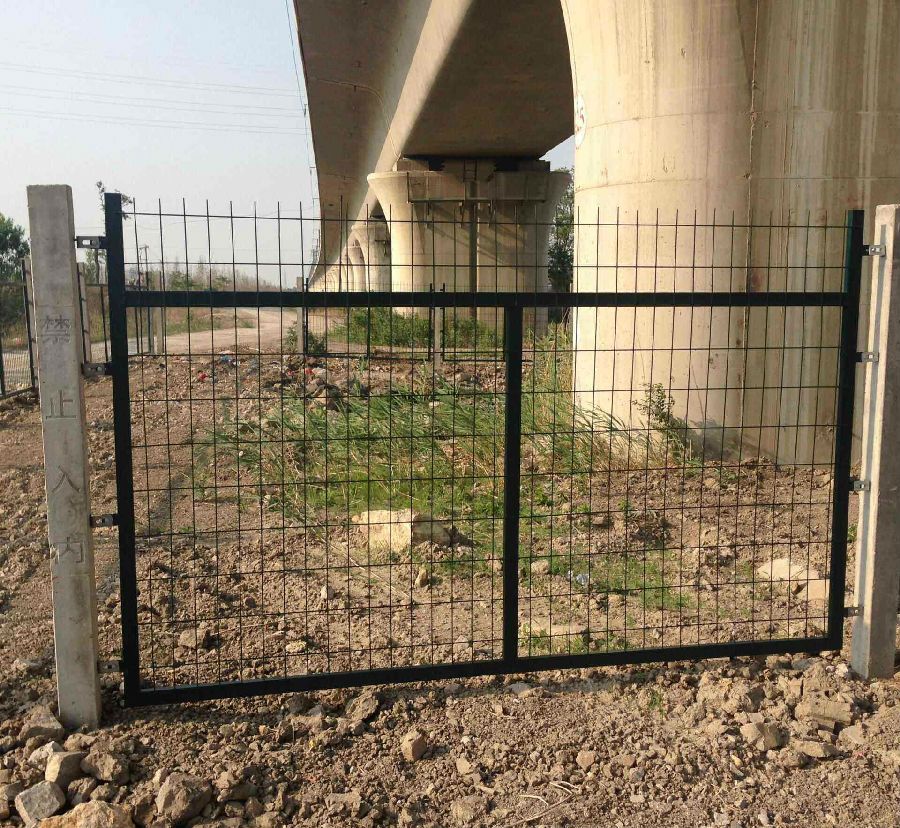

铁路栅栏8002

  三、铁路防护栅栏技术要求3.1钢筋混凝土立柱金属网片防护栅栏由立柱、网片及连接部件组成,防护高度1.8m。

  3.2立桩立柱采用c30钢筋混凝土预制,截面尺寸120mm*120mm,高度2.2m。

  3.3金属网片金属网片采用q235矩管边框,规格30mm*50mm,矩管厚度2.0mm;内部网丝采用hpb3006.5mm高线钢丝冷拔加工,规格75mm*150mm(¢4.0mm),上部向外折角30°,垂直高度300mm。

  3.4连接板与螺栓。

  立柱连接板、网片连接板采用90°折角q235钢板,厚度4.0mm,根据不同使用位置分a、b、c三种形式。连接板与螺栓均采用q235钢,并镀锌处理,镀锌量270g/m2。

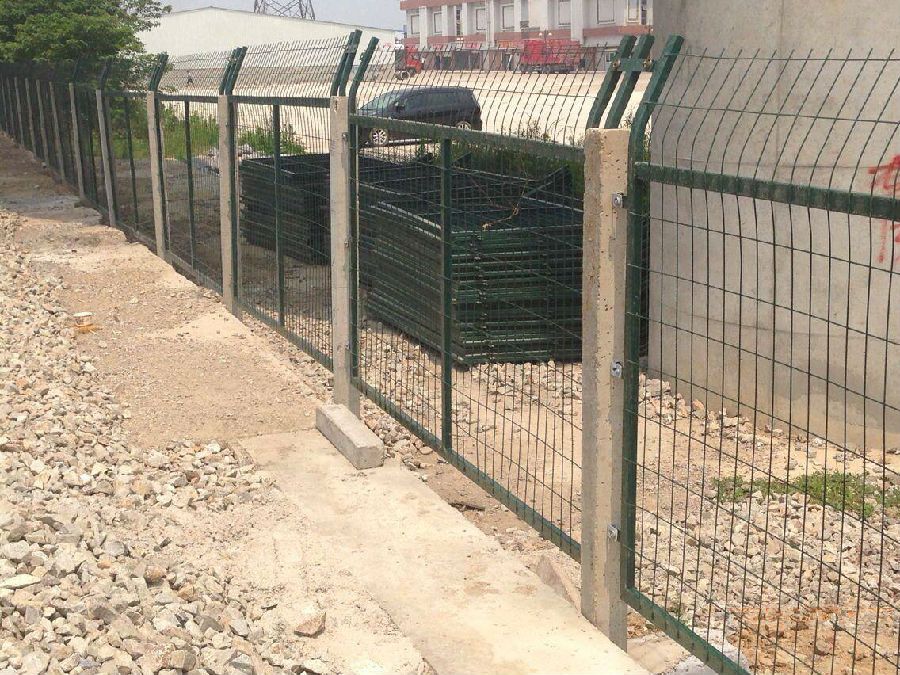

铁路安全防护栅栏8001/8002技术要求

  连接板的精度要求:长度误差≤1.0mm,宽度误差≤0.5mm,厚度误差≤0.5mm,孔眼位置偏差≤1.0mm。

  3.5金属网片及栅栏门的网片成形后应整体镀锌并进行热浸塑(或喷塑)处理,镀锌量270g/m2,浸塑厚度0.8mm~1.2mm,喷塑颜色选用墨绿色。涂层应均匀,颜色一致,表面光滑,无流柱,滴瘤、粉泡、漏铁等缺陷。

  网片制造精度要求:长度误差≤2.5mm,高度误差≤3.0mm。

  网片平整度要求:凸起或凹进值≤5.0mm。

  冷拔钢丝镀锌前直径误差≤0.06mm。焊接网孔误差≤3.0mm。

  焊接网片连接板时,连接板焊接位置应严格控制在设计位置,其位置误差≤1.5mm。

  矩管边框与连接板、网片钢丝与钢板、网片钢丝与矩管边框的焊接宜采用电阻焊、如用钎焊,应选用合适的焊条,使其变形***小。焊接后应清理焊渣。对焊接产生的变形,应进行平整处理。为保证网片自身有足够的强度,网片焊接点的强度应大于1kn,焊接点脱落数小于4%。

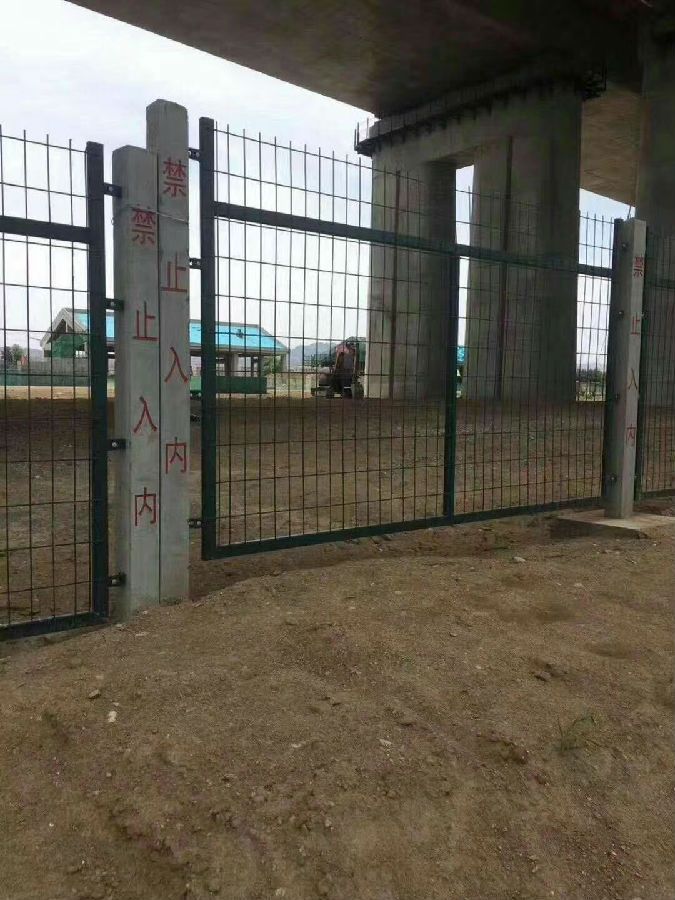

铁路安全防护栅栏8001/8002技术要求

  3.5所有螺栓均采用防盗设计,由螺杆、螺帽、防盗垫圈组成,安装及拆卸需有专门工具,根据不同连接点的厚度,选用图集中不同尺寸的防盗螺栓,螺帽拧紧固定后螺栓头部采用焊机现场点焊固定,防止螺帽松动。
