公路隔离网安装方案及施工保证措施

一、准备安装材料-公路隔离网

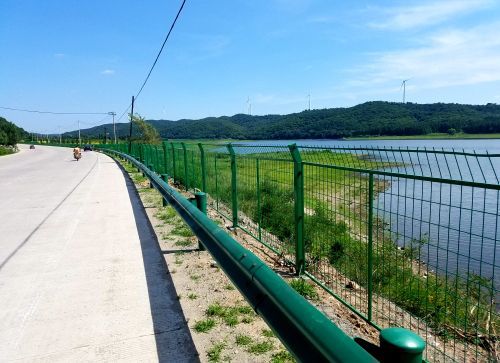

（1）隔离网栏为草绿色（果绿色），高度为2.0m。

（2）立柱采用方型冷拔钢管，外边长50mm，壁厚4mm，两端加堵头，埋深40cm。斜撑采用45×45×4mm角钢。网片采用φ4mm低碳钢丝，间距7.5×15cm（宽×高），顶部以下30cm处向外折。网片框架为40×4mm扁钢。网片沿立柱中心线设置。

（3）立柱及网片上均设焊耳，立柱与网片及斜撑采用防盗螺栓连接。立柱、网片、斜撑及焊耳均浸塑防腐，塑层厚度0.4～0.6mm。螺栓表面热浸镀锌。

（4）一般段立柱混凝土底座30×30×50cm，跨小沟处立柱混凝土底座40×40×60cm，立柱插入混凝土底座距底10cm，斜撑混凝土支座20×20×30cm，撑杆插入混凝土底座至距底部5cm。混凝土等级为C20F150。

二、施工作业的现场布置

（1）立柱水平间距2.0m，局部可控制在1.5～3.0m。

（2）沿网栏长度方向间隔30m（局部地段可控制在20-40m），及在转角大于30°的立柱部位设横向斜撑。

（3）渠道两侧隔离网栏沿永久占地边线内侧0.3m布置，并与建筑物区域网栏平顺衔接。地形斜坡地段，隔离网片制成平行四边形顺坡布置；陡坎地段隔离网栏按阶梯状布置，在加长立柱上加焊（应保证满焊）一段弯管，焊耳错开设置。

三、现场施工的准备工作

隔离网栏施工主要包括以下内容：场地开挖回填平整、底座开挖、底座混凝土浇筑并安装立杆、网栏安装。

1、施工平面布置

⑴ 施工道路：总干渠右岸以沿渠进场道路作为施工主干道，左侧以运行维护道路通行，人工运输至网栏施工处。

⑵ 施工用电：现场用电主要为照明、混凝土振捣用电，由于隔离网栏为长距离线性施工，我部计划采用2台50kw柴油发电机供电。

⑶ 施工用水：本工程用水主要为混凝土拌合用水，本工程混凝土由拌和站统一拌制。其他临时用水采用水车运输供应。

2、材料供应

本工程所用材料主要为隔离网栏，由项目经理部按有关规定统一采购并运送至1#营地、汤河营地、羑河营地等营地存放，根据施工进度运至现场安装。混凝土由搅拌站统一拌制，混凝土运输由砼罐车运送至施工现场。

四、公路隔离网的施工工法

（1）施工放样。根据设计文件中隔离设施的横断面位置、实际地形及地物条件确定出控制立柱的位置，进行必要的场地清理、定出立柱中心线，测量立柱的准确位置，做出标记。由于实际的征地边界常呈现锯齿形状，在征地界以内，隔离网栏布设时做成弧形折线，弧形折线与锯齿型征地界的内侧相切，增强其美观性，以减少网片的异型定制，便于施工及安装。

（2）测量各立柱基础标高，保证安装后隔离网栏顶面的平顺和美观。阶梯状设置段，测出台阶的高度以确定立柱的高度。

（3）在放样和定位工作完成的基础上，根据设计文件要求开挖基坑，开挖深度应符合设计要求。在特殊地质条件下，如坚硬的岩石等，在保证不超出永久征地线和设施布设整体美观的前提下，允许对基坑位置做适当调整，对于岩石不可避免的部位采用风镐破碎开挖。基坑开挖到设计要求深度后，应将基底清理干净，经检验合格后，方可进行下道工序。

（4）立柱基坑混凝土包括现场浇筑和预制埋设两种施工方式，根据现场场地及进度要求采用。现场浇筑，基坑底部先垫10cm混凝土，将立柱放入坑内，正确就位，用临时支撑进行固定，用靠尺测量立柱垂直度（允许误差为3mm/m），用卷尺量立柱标高（允许误差±10mm）及立柱间距（允许误差±20mm），在确认符合设计要求后，进行混凝土浇筑。立柱的埋设应分段进行：先埋设两端的立柱，然后拉线埋设中间的立柱。控制立柱与中间立柱的平面投影在一条直线上，不得出现参差不齐的现象。也可将立柱与混凝土基础制成整体结构，现场直接安装到位。在施工过程中均应严格检查立柱就位后的垂直度和立柱高度，以保证网片的安装质量和防护网安装完毕后的整体美观效果。对预制的混凝土立柱和基础，在运输及装卸时应避免立柱折断或毁坏边角。装车时堆放高度不宜超过5层。

（5）斜撑与立柱同时施工，设置间距视实际地形及征地条件进行局部微调，混凝土基础采用现场浇筑或预制均可。

（6）立柱及斜撑的标称长度允许误差为5mm/m，立柱钢管及斜撑角钢的宽度允许有3mm的正公差，弯曲度不允许大于5mm/m。网丝直径允许误差为-0.03mm～0.04mm。

（7）立柱基础混凝土强度达设计强度的70%以后，方可进行网片安装。立柱、隔离网片及斜撑的制造加工要求在工厂集中制作完成，以保证加工制作的质量。网片安装后要求网面平整、无明显的凹凸现象，框架与立柱连接牢固，框架整体平顺美观。

（8）隔离网栏的连接件按设计图纸要求正确连接就位，并采用防盗螺栓拧紧固定。网片安装完毕后，立柱基础周围均应进行最后压实处理。

（9）安装完毕的隔离网栏，以大约1000m为一验收单位，连续取10跨隔离网栏进行检查验收，按项目划分的单元工程进行评定。立柱的垂直度用测尺或水平尺测量，高度和间距用尺测量。每批检验验样本以100根立柱为一单位，检验频率为1～2根。

五、公路隔离网的质量保证措施

（1）施工前对施工人员进行技术交底，明确施工方案和质量要求。

（2）严格执行三检制，确保各施工工序满足要求。

（3）隔离网栏材料进场后按要求进行验收检查，金属网片不得有明显变形及脱焊、虚焊，表面不得有气泡、裂纹、疤痕、折叠等缺陷，网片颜色一致、防腐材料不得有脱落，合格后方可投入使用。

（4）严格按照监理批准配合比进行混凝土拌合，现场底座基坑开挖验收合格后方可进入下道工序施工，保证基础混凝土强度、尺寸满足设计要求。

六、公路隔离网的安全文明施工保证措施

（1）隔离网栏施工部位靠近永久占地边线，施工时注意不得超出占地线，避免对周边群众利益造成损害；

（2）施工时现场设置安全员，对施工人员进行安全教育，重点防止机械伤害、触电、物体打击等，另外该工程夏季即开始施工，还要避免高温时段施工，防止工人中暑；
