监狱周界围墙金属隔离网墙技术参数及安装方法

一、监狱周界围墙金属隔离网墙安装位置

  监狱周界围墙内侧5m、外侧10m为警戒隔离带,隔离带内应无障碍,围墙内侧5m、外侧10m处均应安装一道高度为4米的防攀爬金属隔离网墙和直径600的蛇腹形刀刺网。

二、监狱金属隔离网墙设计要求：

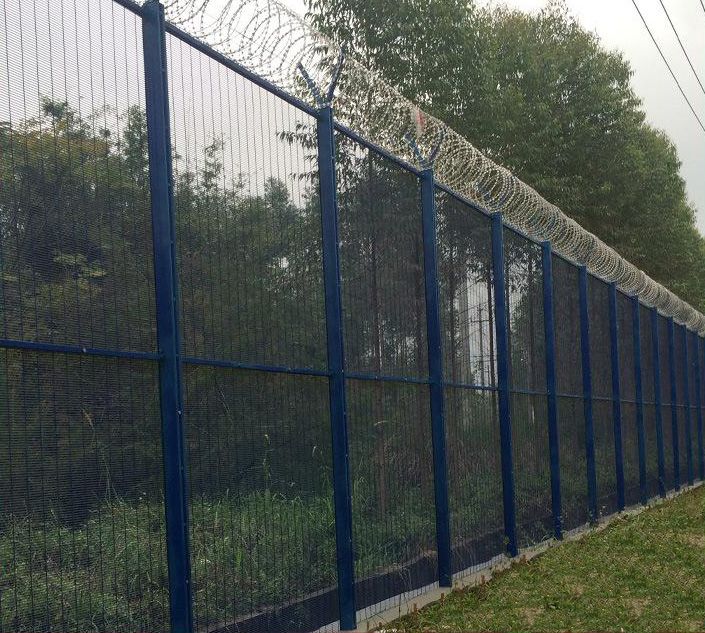

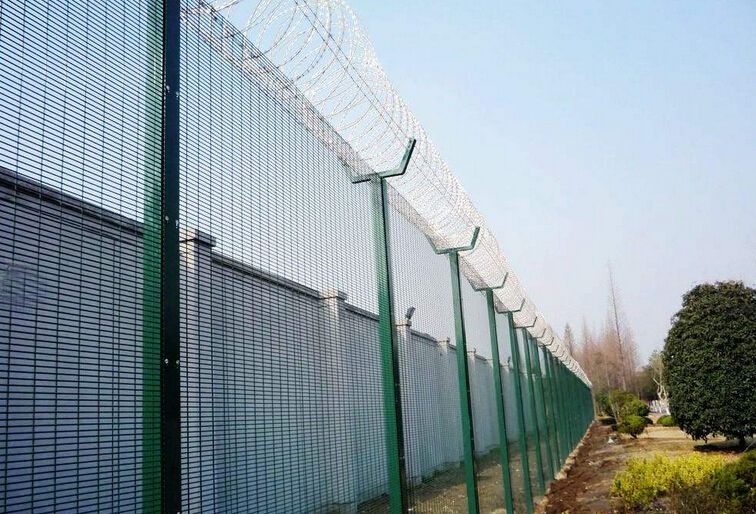

  监狱金属隔离网墙以2388mm长为一个制作、安装单元,即金属隔离网墙单元规格为2388mm(长)x4000mm(高)。每2388mm预埋螺栓(4个M16x300mm)，其上安装立柱一根,立柱底端焊接法兰盘,法兰盘与混凝土基础内的预埋螺栓(4个M16x300mm)固定连接。网墙单元设计为具有边框的隔离网片,边框与立柱之间用热镀锌螺栓和专用防拆螺栓固定。立柱上方焊接V型支架其上安装φ600mm的蛇腹形不锈钢刀刺网。
金属隔离网墙需要具备：
  (一)网墙设计建设应美观、实用;蛇腹形刀刺网刀片锋锐防锈,外形有直接的震慑作用。
  (二)网墙应具备抗剪切、防攀爬功能
  (三)金属隔离网墙应具备防腐抗锈功能。
三、监狱金属隔离网墙主要技术指标
  (一)组建规格及材质要求
  立柱:φ88mmx3.75mm(壁厚)×4000mm(高),镀锌钢管。

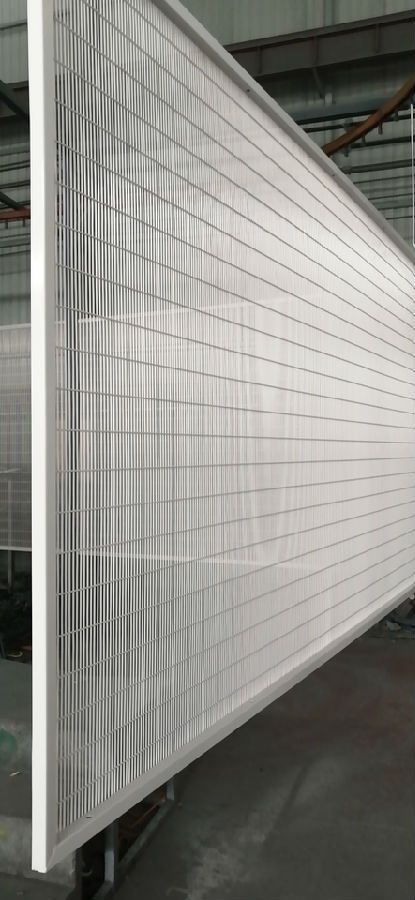

  网片:2290mm(长)×4000mm(高)。
  网孔及丝径:12.5mm(宽)x100mm(高)×4.0mm(丝径),CDW550级冷拔低碳钢丝。
  网片边框:40mm(宽)40mm(高)x4mm(厚)×12000mm(周长），角钢。
  法兰盘:220mm×220mm×15mm(厚),钢板。
  支架:Φ48mm×3.5mm（壁厚）×600mm（长），镀锌钢管。
  刀刺网:BTO-22型,Φ600mm,刀长22m,刀宽15m,厚0.5mm芯线直径2.5m,刀间距34mm。内径线为Φ2.5高热镀锌钢丝,刀片为不锈钢，每米长度不少于7圈，圈距排列均匀。
  (二)材料质量要求(材料强度）
  连接卡:Q235厚度3-4mm钢板,抗拉强度>550N/mm2
  立柱及边框:Q235抗拉强度>550N/mm2
  焊接网:Q215抗拉强度>950N
  内丝80-A:抗拉强度>2550N/mm2

  刀刺:304不锈钢材质,刀片钢板05±0,02mm

  (三)防腐处理工艺及其要求
  1、处理工艺:热镀锌+喷塑
  2、质量要求
  立柱及边框喷塑处理，专用PVC塑粉,上塑量>0.7mm,表面无针孔、开裂、漏塑、塑液流淌等不良现象;颜色为乳白色。
  钢筋焊接网喷塑处理:专用PVC塑粉,上塑量>0.5mm,表面无针乳、开裂、漏塑、塑液涴淌等不良现象;颇色为乳白色。
  刀片刺网:刀片采用不锈钢。防锈能力强材质。
  (四)外观质量
  立柱及边框:焊接牢固、打磨平整、无毛刺和虚焊、漏焊。
  钢筋焊接网:网面平整、网孔均匀、焊接牢固。
  刀片刺网:刀型整齐、刀片锋利、排列均匈、致密、连接牢固。
 （五)产品执行标准
  立柱及边框钢管:GB/T3091-93,JISG3466-1988
  钢筋焊接网:JT/T374-1998,GB/T18226-2000
  刀片刺网:IS0QAR,JLAF-0604
四、监狱金属隔离网墙施工、安装方法
（一）预埋
  现浇混凝土基础时应预埋4个M16×300mm螺栓,螺栓中心距为160mm×160mm。
(二)安装
  1、施工人员先将立柱下端的法兰盘与基座内预埋螺栓固定连接,立柱排列完毕之后进行隔离网墙单元的安装。
  2、监狱金属隔离网片的连接采用M12×35mm热镀锌螺栓和防拆卸螺栓与立柱连接,每个网片与立柱接用不少于5对(10个)连接螺栓,其中防拆螺栓不少于3对(6个)每侧不少于3个。网片底端距离地面50mm,以避免雨水腐蚀和垃圾堵塞。
  3、监狱金属隔离网片固定完毕后,在支架上方安装一道蛇腹形不锈钢刀刺网,蛇腹形刀刺网水平拉伸间距100-150mm,支架上方刀刺网底部与网片上沿之间间距不大于10mm。为了保证刀刺网直挺美观,在刺圈里面均匀拉伸6根(3对)φ3mm的304不锈钢绞丝,蛇腹型刀刺网与不锈钢纹丝之间用不锈钢卡固定,每个网片单元长度至少有6个不锈钢卡。
